욕실 환풍기 셀프 교체 방법 및 배선 연결 순서

작업 도구와 새 제품이 모두 준비되었다면, 이제 낡은 환풍기를 천장에서 떼어낼 차례입니다. 하지만 이 과정에서 무엇보다 최우선시되어야 할 것은 바로 완벽한 전기 차단입니다. 화장실은 항상 습기를 머금고 있는 공간이기 때문에 아주 미세한 누설 전류에도 인체에 치명적인 감전 사고로 이어질 수 있습니다. 간혹 욕실 벽면에 있는 환풍기 스위치만 끄고 작업을 진행하시는 분들이 계신데, 이는 대단히 위험한 행동입니다. 오래된 아파트의 경우 배선 공사가 표준 규격대로 되어 있지 않거나 스위치 불량으로 인해 전원을 껐음에도 불구하고 잔류 전류가 천장 배선에 흐르고 있을 가능성이 존재하기 때문입니다. 따라서 작업 전에는 반드시 현관이나 신발장 내부에 위치한 세대 배전반(흔히 말하는 두꺼비집)을 열고 전등 전원 또는 해당 욕실로 연결된 누전 차단기 차단을 확실하게 실행해야 합니다. 차단기를 내린 후에는 다시 욕실로 돌아와 스위치를 켜보며 조명과 환풍기가 전혀 작동하지 않는지 교차 검증을 거치는 것이 전문가들이 지키는 철칙입니다. 완벽한 안전이 확보되었다면 본격적인 철거를 시작합니다. 먼저 의자나 사다리를 튼튼하게 밟고 올라서서 환풍기 겉면 커버를 떼어냅니다. 그러면 천장 마감재에 환풍기 본체를 고정하고 있는 네 개의 나사(피스)가 보일 것입니다. 한 손으로 환풍기 본체가 밑으로 툭 떨어지지 않도록 가볍게 받친 상태에서, 다른 한 손으로 드라이버를 이용해 나사를 모두 풀어줍니다. 습기로 인해 나사가 심하게 녹슬어 잘 돌아가지 않는다면 무리하게 힘을 주지 말고 방청 윤활유(WD-40 등)를 살짝 뿌린 뒤 5분 정도 기다렸다가 푸는 것이 요령입니다. 나사를 모두 풀고 본체를 천장 아래로 조심스럽게 끌어내리면, 천장 내부 깊숙한 곳에서 연결된 은색 주름관(자바라)과 전원선이 모습을 드러냅니다. 먼저 주름관을 꽉 묶고 있는 낡은 케이블 타이나 테이프를 칼로 조심스럽게 끊어내어 환풍기 토출구에서 주름관을 분리합니다. 이때 십수 년간 쌓인 엄청난 양의 미세먼지가 우수수 떨어질 수 있으므로 마스크를 착용하고 바닥에 신문지나 비닐을 깔아두는 것이 좋습니다. 주름관을 분리했다면 이제 전선을 끊어낼 차례입니다. 천장 안쪽에서 내려오는 굵은 원선과 환풍기에 붙어 있는 얇은 선이 절연 테이프로 묶여 있을 텐데, 테이프를 일일이 풀기보다는 니퍼를 이용해 환풍기 쪽 전선에 바짝 붙여 과감하게 잘라냅니다. 천장 원선이 너무 짧아지면 나중에 새 제품을 연결할 때 작업 공간이 나오지 않아 고생할 수 있으므로 최대한 원선의 길이를 길게 살려두는 것이 핵심입니다.

기존 제품을 완전히 철거하고 텅 빈 천장 구멍과 덩그러니 남은 전선, 그리고 주름관만 남았다면 본격적인 설치에 들어갈 준비가 된 것입니다. 이 과정이 바로 성공적인 욕실 환풍기 셀프 교체 방법의 뼈대가 되는 핵심 단계입니다. 박스에서 새 환풍기를 꺼내어 구조를 살펴보면, 모터가 달린 무거운 본체, 겉면을 덮는 플라스틱 커버, 그리고 천장의 주름관과 직접 맞물려 공기를 밖으로 빼내는 토출구(어댑터) 부품으로 나뉘어 있는 것을 확인할 수 있습니다. 가장 먼저 해야 할 일은 천장 내부에 대롱대롱 매달려 있는 은색 주름관 끝부분을 새 환풍기의 토출구에 단단히 결합하는 것입니다. 주름관 끝이 찢어지거나 오염이 심하다면 가위로 지저분한 끝부분을 1~2cm 정도 깔끔하게 잘라낸 뒤 연결하는 것이 좋습니다. 주름관을 토출구에 깊숙이 끼워 넣은 후에는 케이블 타이를 이용해 빈틈이 생기지 않도록 아주 강하게 조여줍니다. 여기서 끝내지 말고 그 위를 은박 테이프나 실리콘 테이프를 이용해 두세 바퀴 칭칭 감아 완벽하게 밀봉해 주어야 합니다. 오래된 아파트의 공동 배기구는 기압 차이로 인해 바람이 불규칙하게 역류하는 경우가 많은데, 이 연결 부위의 밀봉이 허술하면 환풍기가 빨아들인 습기와 냄새가 배기구로 빠져나가지 못하고 천장 내부 공간으로 줄줄 새어나가 결국 천장 전체에 곰팡이를 번식시키는 끔찍한 결과를 초래하기 때문입니다. 주름관과 토출구의 결합이 완벽하게 끝났다면, 이제 본체를 천장 구멍으로 밀어 넣기 전 배선 작업을 수월하게 하기 위해 새 환풍기의 전선을 구멍 아래로 길게 늘어뜨려 놓습니다. 본체를 구멍에 맞추어 끼워 넣을 때는 바람이 빠져나가는 방향을 잘 계산해야 합니다. 토출구가 있는 방향이 주름관이 뻗어 나가는 자연스러운 동선과 일치하도록 위치를 잡아야 주름관이 천장 내부에서 심하게 꺾이거나 눌리지 않아 배기 효율이 극대화됩니다. 본체를 천장에 완전히 밀착시킨 후에는 동봉된 새 피스를 이용해 네 모서리를 단단히 고정해 줍니다. 이때 주의할 점은 천장 마감재의 특성을 파악하는 것입니다. 오래된 아파트의 천장이 얇은 플라스틱(SMC나 리빙보드)이거나 습기를 먹어 푸석해진 석고보드인 경우, 전동 드릴을 사용해 너무 강한 힘으로 피스를 박아 넣으면 나사산이 뭉개지면서 헛돌게 되어 본체가 제대로 고정되지 않습니다. 따라서 수동 십자드라이버를 이용해 손의 감각을 느끼며 본체가 흔들리지 않을 정도로만 적당하고 단단하게 체결해 주는 것이 바람직합니다. 본체가 튼튼하게 고정되어야 모터가 회전할 때 발생하는 미세한 진동이 천장판을 때리며 만들어내는 공진음(웅~ 하는 소음)을 미연에 방지할 수 있습니다.

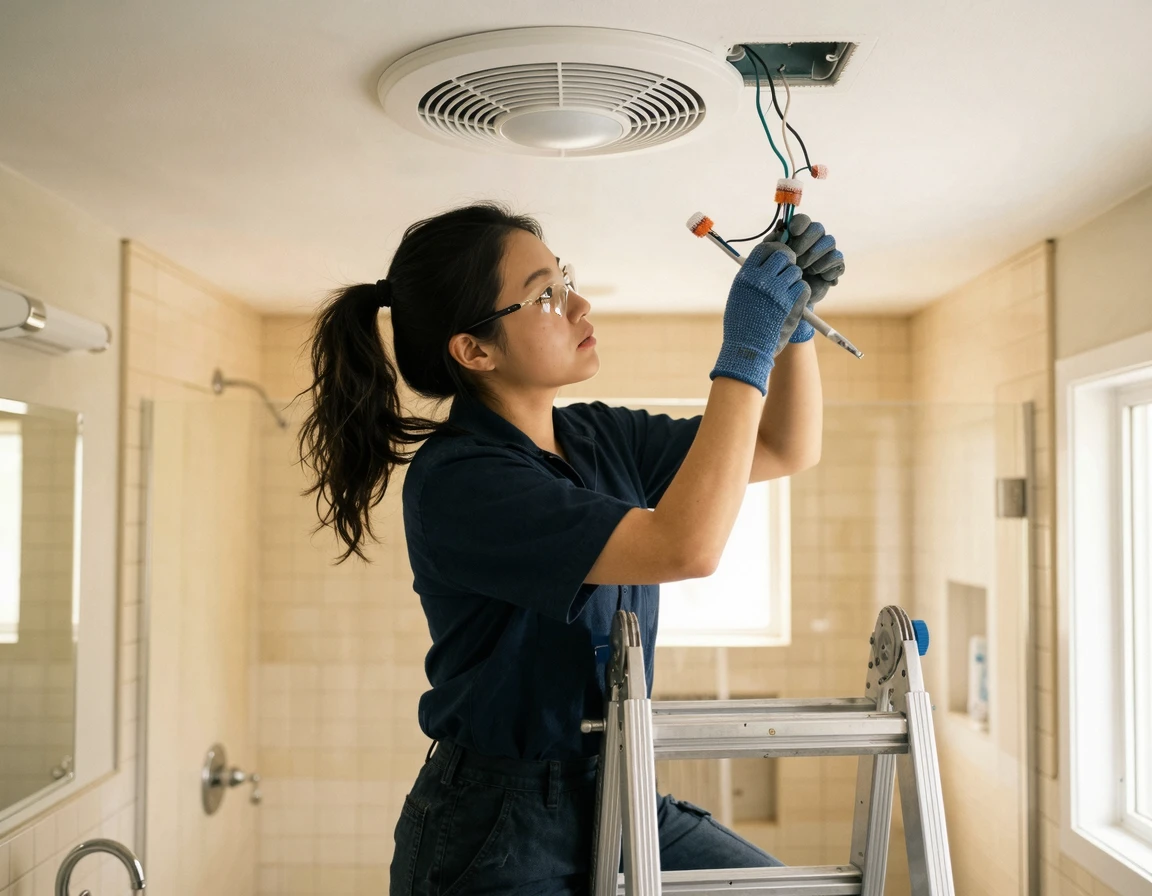

본체 고정까지 무사히 마쳤다면, 이제 많은 분들이 가장 긴장하고 두려워하는 전선 연결 작업만이 남았습니다. 하지만 전기의 기본적인 원리와 올바른 도구 사용법만 알면 이 과정은 건전지를 갈아 끼우는 것만큼이나 단순하고 안전합니다. 여기서 실수 없이 정확한 화장실 환기팬 배선 연결 순서를 숙지하는 것이 전체 작업의 화룡점정이라 할 수 있습니다. 먼저 천장에서 내려온 두 가닥의 굵은 전원선(원선) 끝부분의 피복을 와이어 스트리퍼나 니퍼를 이용해 약 1~1.5cm 정도 조심스럽게 벗겨냅니다. 이때 너무 강한 힘을 주어 피복 내부의 구리선(도체)이 끊어지거나 상처 입지 않도록 주의해야 합니다. 오래된 아파트의 경우 전선 피복이 경화되어 딱딱하게 굳어 있을 수 있으니 조금씩 힘을 조절해가며 벗겨내는 것이 좋습니다. 새 환풍기에서 나온 전선 역시 같은 길이로 피복을 벗겨 준비합니다. 간혹 천장 배선을 확인했을 때 전선이 두 가닥이 아니라 세 가닥(보통 녹색이나 노란색 띠가 있는 선 포함)이 내려와 있어 당황하시는 분들이 있습니다. 이 녹색 선은 누전 시 전류를 땅으로 흘려보내는 접지선입니다. 만약 새로 구입한 환풍기에도 접지선이 있다면 같은 색상끼리 연결해 주면 되지만, 대부분의 소형 환풍기에는 접지선이 없고 구형 아파트 천장에도 접지선이 없는 경우가 태반입니다. 이런 상황에서는 접지선을 무시하고 전력을 공급하는 두 가닥의 전원선만 연결해 주면 기기는 정상적으로 작동합니다. 전선을 연결할 때 가장 흔히 하는 질문 중 하나가 '어떤 색깔의 선을 서로 연결해야 하나요?'입니다. 결론부터 말씀드리면 가정용 환풍기는 교류(AC) 전원을 사용하기 때문에 직류(DC) 배터리처럼 플러스(+)와 마이너스(-)의 극성 구분이 전혀 없습니다. 즉, 천장에서 내려온 두 가닥의 선과 환풍기의 두 가닥 선을 색상에 얽매일 필요 없이 각각 하나씩 짝지어 연결해 주면 그만입니다. 전선을 결속할 때는 앞서 준비한 와이어 커넥터를 사용하는 것을 적극 추천합니다. 피복을 벗긴 구리선을 나란히 모아 커넥터의 구멍 깊숙이 끝까지 밀어 넣고 레버를 닫거나 캡을 돌려 잠그기만 하면 성인 남성이 힘껏 당겨도 빠지지 않을 만큼 견고하게 연결됩니다. 만약 커넥터가 없어 부득이하게 절연 테이프를 사용해야 한다면, 두 가닥의 구리선을 X자로 교차시킨 후 펜치를 이용해 서로 단단히 꼬아주어야 합니다. 그 후 절연 테이프를 살짝 팽팽하게 잡아당기면서 전선 결속 부위를 여러 겹 두껍게 감싸줍니다. 욕실의 뜨거운 수증기가 전선 연결 부위의 미세한 틈새로 침투하면 합선이나 화재의 원인이 될 수 있으므로, 구리선이 1mm도 노출되지 않도록 꼼꼼하게 마감하는 것이 핵심입니다. 배선 연결이 완벽하게 끝났다면, 전선 뭉치가 모터의 진동이나 천장 구조물에 닿아 달그락거리는 소음이 발생하지 않도록 깔끔하게 정리하여 천장 안쪽의 빈 공간으로 깊숙이 밀어 넣어 줍니다.

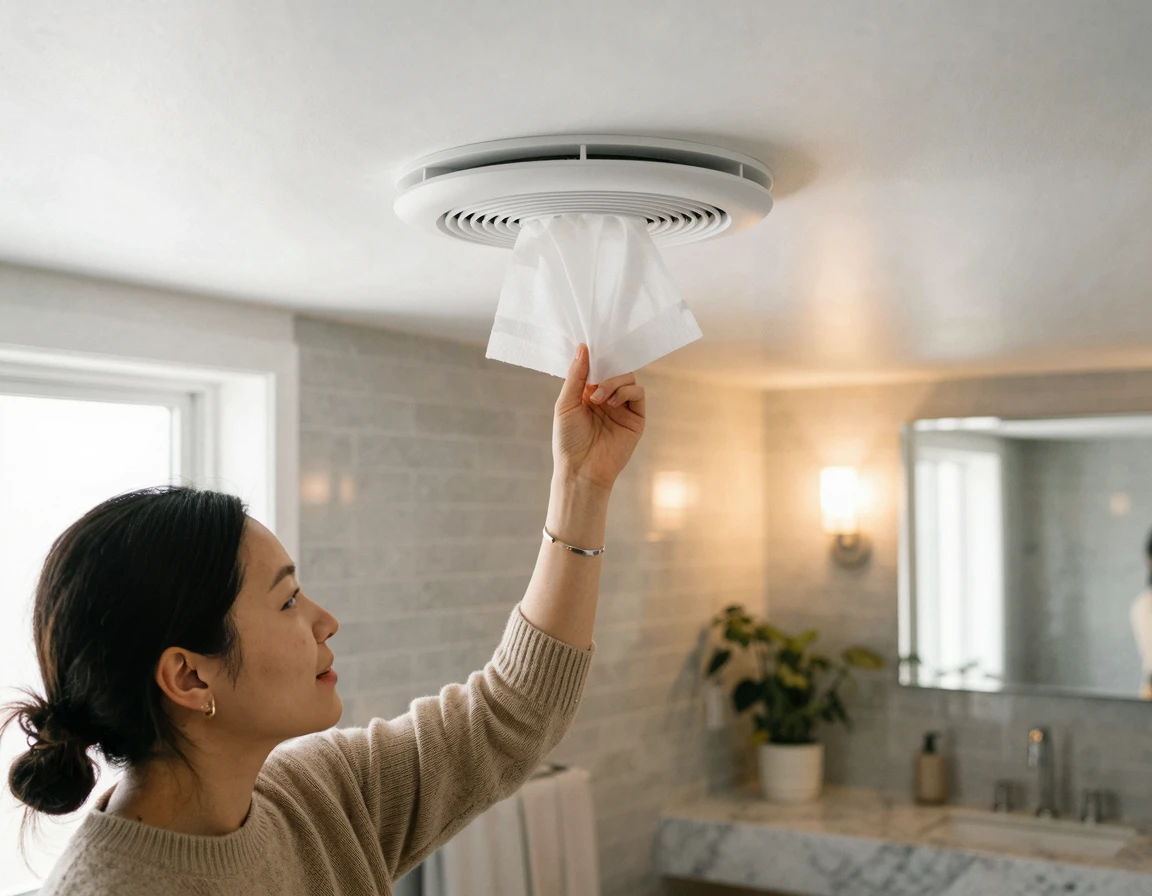

모든 물리적인 설치와 배선 연결이 마무리되었다면, 겉면 플라스틱 커버를 닫기 전에 반드시 기기가 정상적으로 작동하는지, 그리고 예상치 못한 문제는 없는지 철저한 테스트를 거쳐야 합니다. 현관으로 나가 내려두었던 누전 차단기를 다시 위로 올리고, 욕실로 돌아와 스위치를 켭니다. 환풍기가 부드럽고 경쾌한 모터 회전음과 함께 힘차게 돌아가기 시작한다면 1차적인 설치는 완벽하게 성공한 것입니다. 이때 환풍기의 흡입 성능을 시각적으로 확인하기 위해 두루마리 휴지 한 칸을 뜯어 환풍기 흡입구 쪽에 가까이 대봅니다. 휴지가 떨어지지 않고 찰싹 달라붙어 있다면 배기구 밀봉과 모터 성능이 모두 정상적으로 발휘되고 있다는 증거입니다. 만약 스위치를 켰는데도 환풍기가 전혀 미동도 하지 않는다면, 즉시 스위치를 끄고 차단기를 다시 내린 후 천장 내부의 배선 연결 부위가 헐거워져 빠지지 않았는지 결속 상태를 재차 확인해야 합니다. 간혹 모터는 정상적으로 팽팽 돌아가는데, 듣기 거북할 정도로 덜덜거리는 진동이나 찌그러지는 듯한 이상한 소음이 발생하는 경우가 있습니다. 이는 기기 자체의 불량이라기보다는 설치 환경의 문제일 확률이 높습니다. 본체를 천장에 고정하는 네 개의 피스 중 어느 하나가 덜 조여져 있어 본체가 흔들리거나, 천장 내부에서 은색 주름관이 팽팽하게 당겨져 본체 케이스를 지속적으로 간섭하고 있을 때 주로 이런 소음이 발생합니다. 이때는 드라이버로 피스를 다시 한번 균형 있게 꽉 조여주고, 천장 안쪽으로 손을 넣어 주름관의 위치를 부드러운 곡선 형태로 여유 있게 조정해 주면 대부분의 소음은 마법처럼 사라집니다. 또한, 새 환풍기로 교체하고 흡입력도 훌륭한데 여전히 이웃집의 담배 냄새나 하수구 냄새가 화장실로 들어온다고 호소하시는 분들이 있습니다. 이는 제품의 결함이 아니라, 오래된 아파트 공동 배기구의 역풍 압력이 너무 강해서 환풍기에 기본적으로 장착된 가벼운 플라스틱 댐퍼가 바람의 힘을 이기지 못하고 억지로 열려버리는 현상입니다. 이럴 때는 근본적인 해결을 위해 환풍기 토출구와 주름관 사이에 전기가 들어갈 때만 모터의 힘으로 덮개를 열어주고 평소에는 고무 패킹으로 완벽하게 밀폐해 주는 전동 댐퍼 추가 설치를 고려하셔야 합니다. 전동 댐퍼를 장착하면 외부에서 들어오는 어떠한 강한 역풍이나 악취, 심지어 날파리 같은 벌레의 유입까지도 100% 완벽하게 차단할 수 있어 욕실 환경의 질이 비약적으로 상승하게 됩니다. 모든 테스트와 문제 해결이 끝났다면 마지막으로 겉면 커버를 딸깍 소리가 나도록 본체 홈에 맞추어 끼워 넣어 줍니다. 이것으로 오래된 아파트 욕실 환풍기의 셀프 교체 대장정이 모두 마무리되었습니다.
